| Lugar de origem: | Hefei, província de Anhui, China |
|---|---|
| Marca: | Jingpu |
| Número do modelo: | MFP-Pt1000 |
| Quantidade de ordem mínima: | 500 peças |
| Preço: | USD 3.0 /pc |
| Detalhes da embalagem: | Embalagem de exportação padrão para navegação |
| Tempo de entrega: | 15-20 dias |
| Termos de pagamento: | L/C, T/T, Western Union |
| Habilidade da fonte: | 2000 pcs por mês |
| Definição ótica: | 15:1 | Temperatura de armazenamento: | -20 a 80 °C |
|---|---|---|---|
| R da tolerância: | 1%, 2%, 3%, 5%, 10% | Tipo de saída: | Análogo |
| Beta Value: | B25/85=3435±1% | Classe de precisão: | 2B、B、A、1/3B Nível opcional |
| Ponta de prova: | R2-3.2 (T=0.6) | Tolerância de B: | 00,5%, 1%, 2%, 3% |
| Código do IP: | IP64 | Amostra gratuita: | - Sim, sim. |
| Tipo de embalagem: | Montagem de superfície | Compatível com a norma Rohs: | - Sim, sim. |
| Tipo: | Termócopo de montagem de superfície | Costumes: | Disponível |
| Intervalo de temperatura: | -20-1200°C, opcional | ||
| Realçar: | Sensor PT1000 montado na superfície,Sensor PT1000 montado na superfície |
||

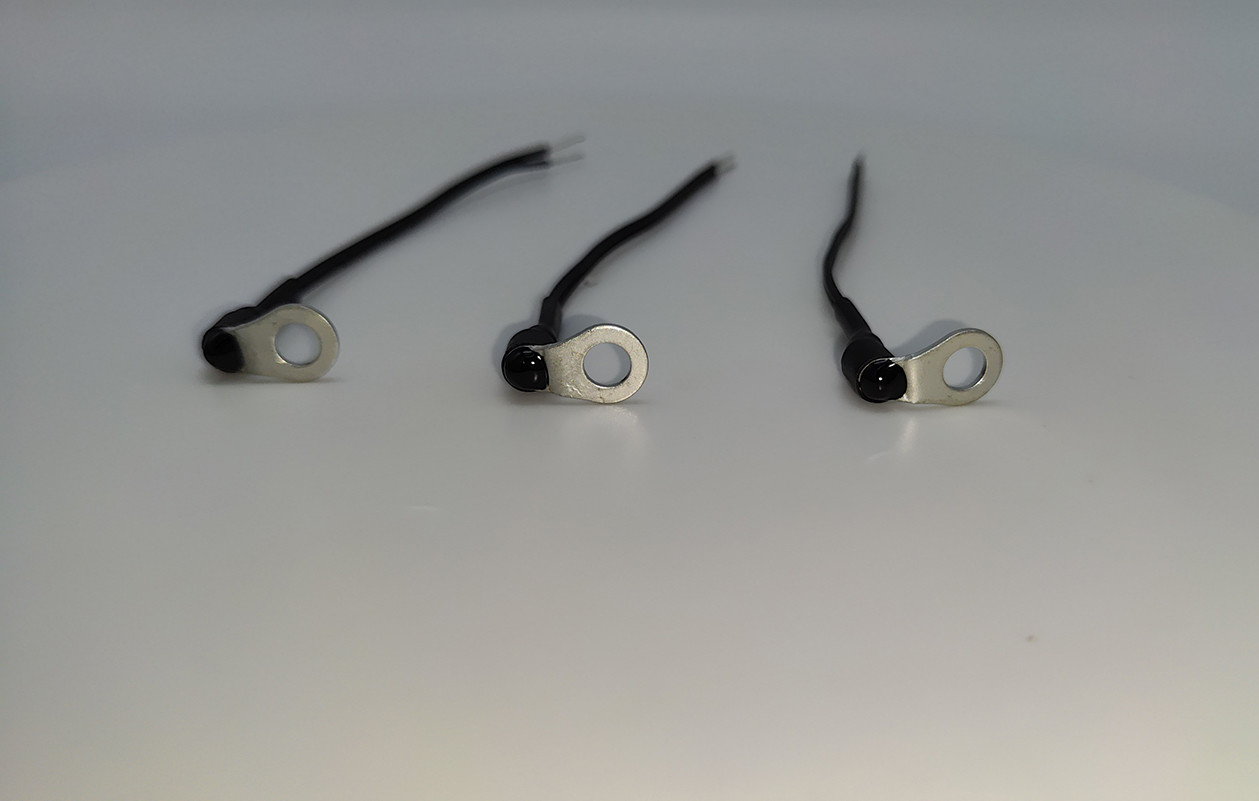

Montador de superfície PT1000 Sensor ângulo direito tipo de alça de anel
Descrição do produto
O item é um sensor de temperatura PT1000 de montagem de superfície, tipo anjo direito. É usado para medição e monitoramento de temperatura. É fabricado pela Hefei Jingpu Sensor Technology Co., Ltd.
Características elétricas
O item é um sensor de temperatura PT1000 montado na superfície.
| Nome do produto | Código | Condição de ensaio | Requisito de desempenho | Unidade |
| Resistência de taxa | R0°C | 0°C±0,05°C | 1000 | Ó |
| Resistir à tensão | Hi-pot |
Em silêncio AC1500V 1mA 1s |
Não há falhas. | V |
| Intervalo de temperatura de funcionamento | OTR | Em silêncio | -40°C a 105°C | °C |
Desenho do tamanho do sensor de temperatura PT1000
| Artigo n.o | Nome | Especificação do material | Quantidade | Observações |
| 1 | Chipe NTC | Sensor PT1000 | 1 | |
| 2 | Concha/abrigo | RNB5-10 | 1 | |
| 3 | Encapsulamento | Resina epoxi | 1 | preto |
| 4 | Tubos | Tubos encolhidosF5.0*(20±3) mm | 1 | preto |
| 5 | Cabos | Fios isolados XLPE UL4411 24AWG 125°C | 1 |
Aviso de operação
1.1 Aplicação: Medição e controlo da temperatura
1.2 Evitar o erro de medição causado pelo autoaquecimento quando passa sobre corrente
1.3 Evitar choque térmico excessivo, o sopro de ar quente deve atingir a sonda por pelo menos 10 mm, caso seja necessário fixar um tubo de protecção contra o encolhimento térmico.
1.4 Temperatura de armazenagem: 0°C ~ 50°C, ≤ 75%RH; evitar em ambiente com gases corrosivos e sol; após a abertura do pacote, deve ser novamente selado.
1.5 de acordo com a estrutura do termistor ntc encapsulado em epoxi, quando o utilizador final o instalar, para evitar que a cabeça de epoxi seja submetida a uma força de tracção e de dobra excessiva do fio de chumbo.O fio de chumbo deve ser controlado num ponto de flexão ou de força num fio de chumbo a 6 mm ou menos abaixo da cabeça de vedação.Para não danificar o chip, resultando em desvio de resistência e até circuito aberto, especialmente quando os componentes são aquecidos.

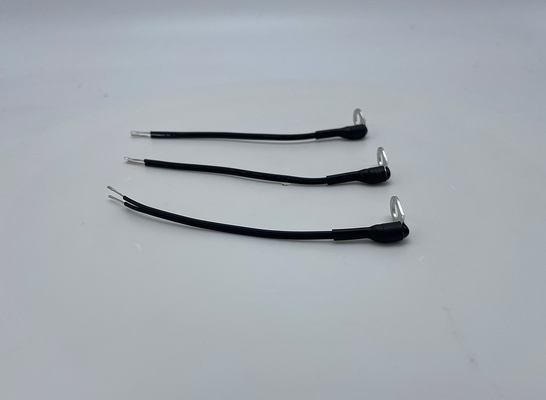

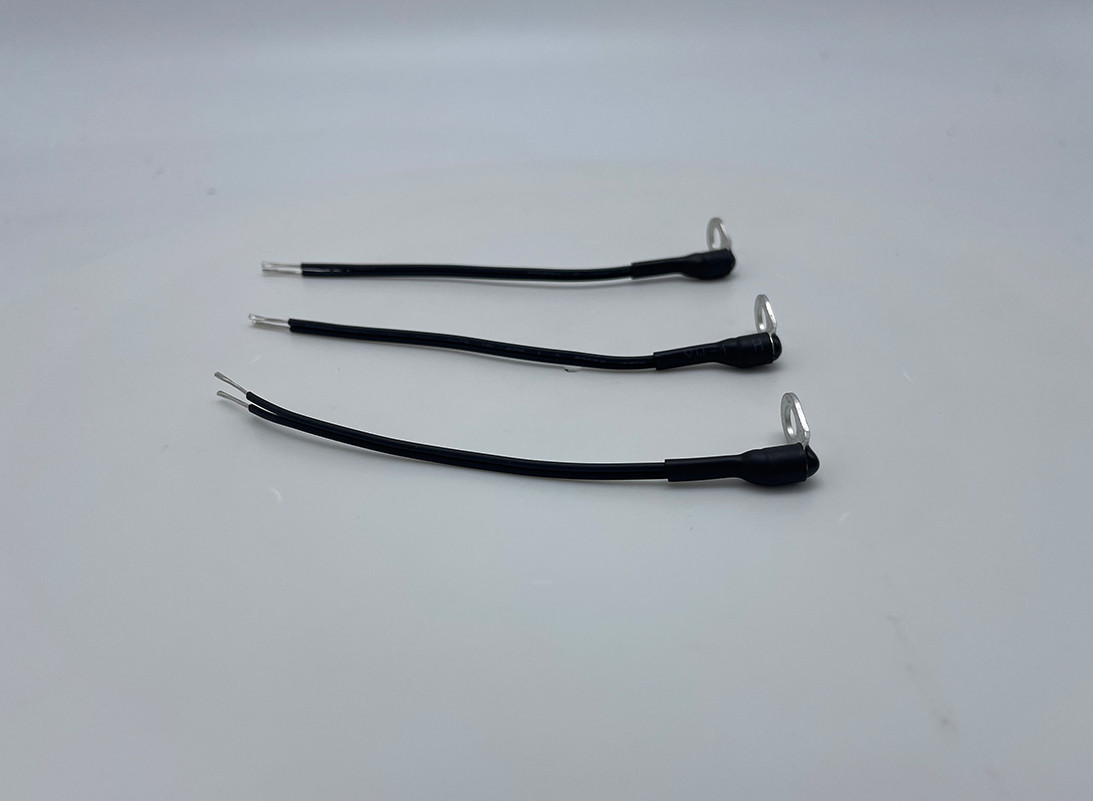

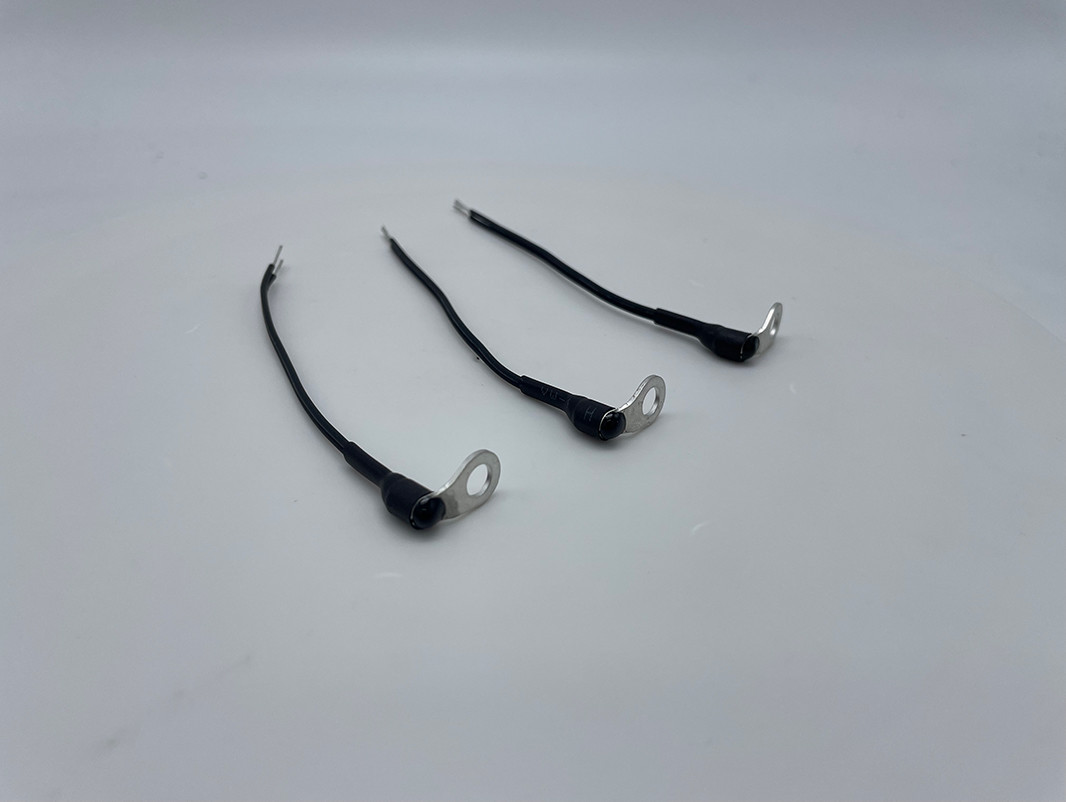

Imagens do produto
Aplicação do produto
Medição e monitorização da temperatura
Bateria para automóveis
Carregador de baterias
Dispositivo industrial
Eletrodomésticos
