| Lugar de origem: | Anhui, China |
|---|---|
| Marca: | JP SENSOR |
| Certificação: | ISO9001 |
| Número do modelo: | MFP-2A |
| Quantidade de ordem mínima: | 500 partes |
| Preço: | Negotiable |
| Detalhes da embalagem: | Embalagem padrão |
| Tempo de entrega: | 2 semanas |
| Termos de pagamento: | L/C, T/T, Western Union |
| Habilidade da fonte: | 200 milhões pelo ano |
| R25: | 10KΩ | B25/85: | 3435k |
|---|---|---|---|
| Variação da temperatura de funcionamento: | -40℃~150℃ (UL4413 22AWG) | Aplicação: | Barra de EV/HEV, tampas de bateria, distribuição de poder |
| OEM/ODM: | Disponível | Personalização: | Disponível |
| Transporte: | Frete de ar, frete de mar, expresso | ||
| Realçar: | Sensor de temperatura do ohm do ntc 10k da montagem da superfície do jingpu ISO9001,ISO9001 sensor de temperatura do ohm do ntc 10k da bateria do jingpu EV,ISO9001 termistor do jingpu 3435 |
||

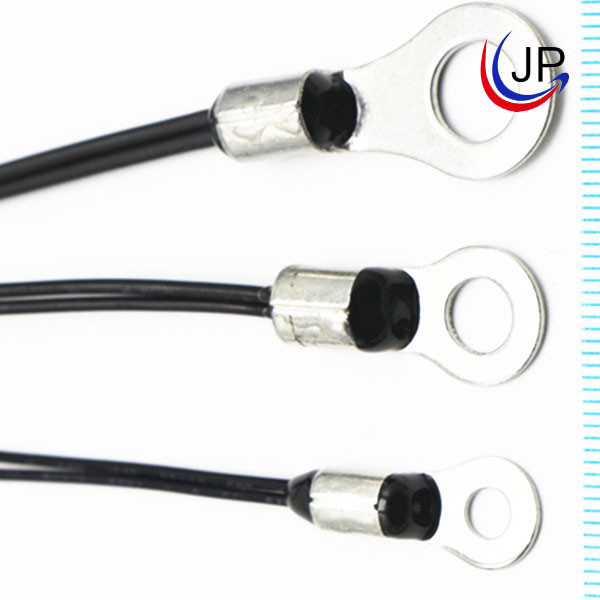

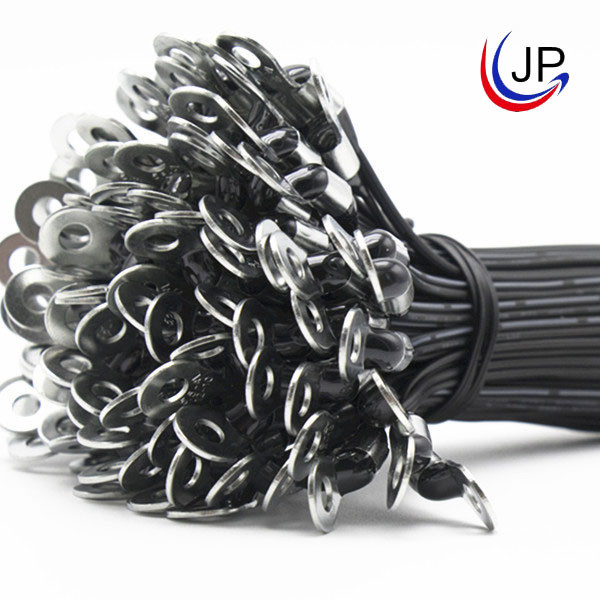

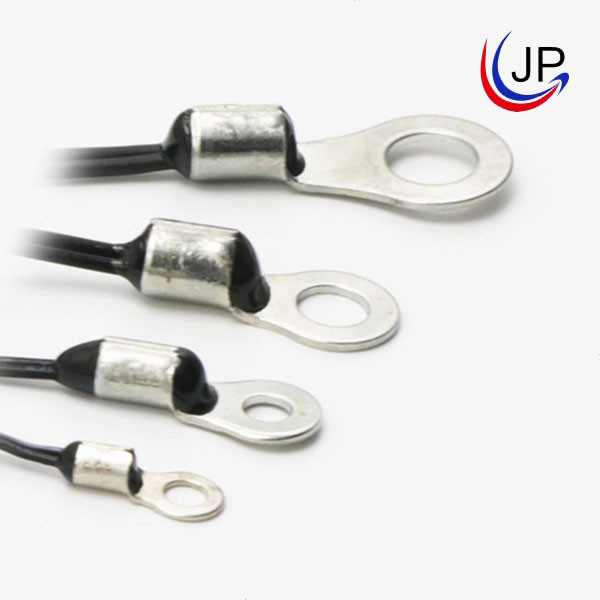

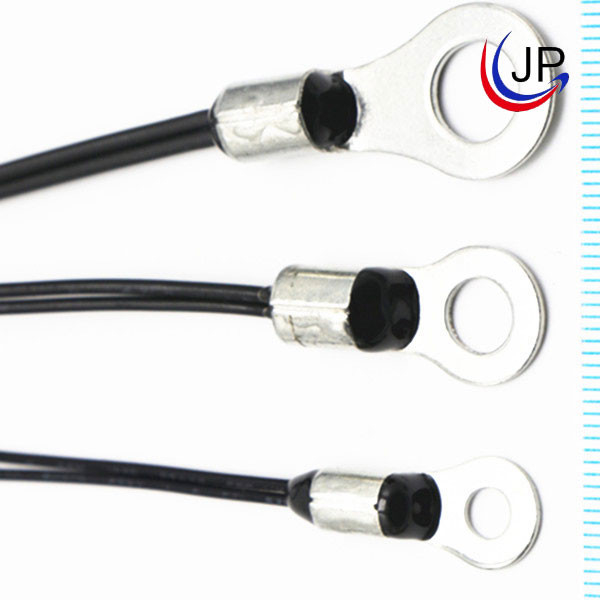

Sensor de temperatura de superfície NTC do ohm da montagem NTC 10k da bateria de EV Chip Ring Lug
Descrição do produto:
O artigo é um sensor de temperatura da bateria de EV. É apropriado para a medida da temperatura de superfície. As aplicações típicas incluem sistemas de controlo da bateria em carros de EV. O sensor de temperatura da bateria de EV consiste em um termistor da microplaqueta de NTC montou em uma etiqueta do ilhó (talão do anel), com fio flexível isolado (XLPE isolou o fio UL4411 125℃ & UL4413 150℃) e terminais. Um valor da resistência padrão e beta valor: R25℃= 10kΩ e B25/85=3435k.
Características:
Cumpra com o padrão de RoHS
Variação da temperatura de funcionamento: -40℃~125℃ (UL4411 22AWG)
Variação da temperatura de funcionamento: -40℃~150℃ (UL4413 22AWG)
Boa e estabilidade a longo prazo
Elemento de detecção isolado eletricamente da etiqueta
Ilhós para caber M3, tamanhos do parafuso M4/M5
Aplicação:
Barra de EV/HEV
Tampas de bateria
Distribuição de poder
Estrutura e dimensões:
| 1 | Microplaqueta | Microplaqueta de NTC | 1 | / |
| 2 | Capsulagem | Resina de cola Epoxy | 1 | / |
| 3 | Cabo | UL4411 22AWG | 2 | / |
| 4 | Ring Lug | Cu/Sn RNB8-6 ou Cu/Sn RNB8-8 | 1 | / |
Especificação elétrica:
| Rec. em 25℃ (kΩ) | Beta valor |
(No ar) Pmax (mW) |
δ (mW/℃) | Τ térmico da constante de tempo (segundo.) | Variação da temperatura de funcionamento TL-TH (℃) | Comprimento total L (milímetro) |
| 1 | B25/85=3435 | Approx.60 | / | / | -20℃~105℃ (fio do PVC) & -40℃~125℃ ( ou fio de XLPE) | 100~5000 |
| 1,5 | B25/50=3850 | |||||
| 1,5 | B25/50=3935 | |||||
| 2 | B25/85=3550 | |||||
| 2 | B25/85=3935 | |||||
| 2,08 | B25/85=3580 | |||||
| 2,2 | B25/50=3935 | |||||
| 3 | B25/50=3950 | |||||
| 5 | B25/50=3470 | |||||
| 5 | B25/50=3950 | |||||
| 8 | B25/100=3988 | |||||
| 10 | B25/85=3435 | |||||
| 10 | B25/50=3470 | |||||
| 10 | B25/50=3935 | |||||
| 10 | B25/50=3950 | |||||
| 20 | B25/50=3950 | |||||
| 47 | B25/50=3950 | |||||
| 50 | B25/50=3950 | |||||
| 50 | B25/50=4200 | |||||
| 100 | B25/50=4200 | |||||
| 200 | B25/50=4200 | |||||
| 500 | B25/50=4450 | |||||
| 1000 | B25/85=4600 |
