| Lugar de origem: | Anhui, China |
|---|---|
| Marca: | JP SENSOR |
| Certificação: | ISO9001, RoHS |
| Número do modelo: | MFP-2A |
| Quantidade de ordem mínima: | 1000 partes |
| Preço: | negotiable |
| Detalhes da embalagem: | Embalagem padrão |
| Tempo de entrega: | 2 semanas |
| Termos de pagamento: | L/C, T/T, Western Union |
| Habilidade da fonte: | 200 milhões pelo ano |
| RESISTÊNCIA: | R25℃= 10kΩ | Beta Value: | B25/85=3435k |
|---|---|---|---|
| Variação da temperatura de funcionamento: | -40℃~125℃ (UL4411 24AWG) | Aplicação: | Sensor de temperatura da bateria de EV |
| Microplaqueta: | Microplaqueta de NTC | Ponta de prova: | Ponta de prova de alumínio (AL Probe) |
| Oem/odm: | Disponível | Personalização: | De suporte |
| Destacar: | Sensor de temperatura de montagem em superfície R25,sensor de temperatura de montagem em superfície de 3435k,sensor de temperatura tipo ntc de 10k |
||
R25 10kΩ B25 / 85 3435K Terminal de bateria NTC Sensor de temperatura para bateria EV
Breve introdução:

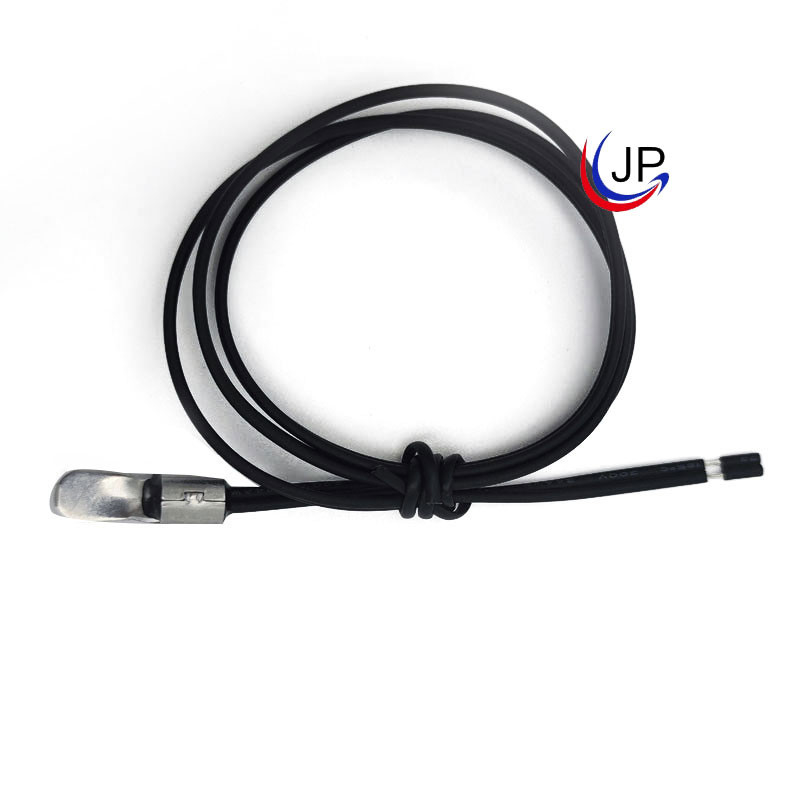

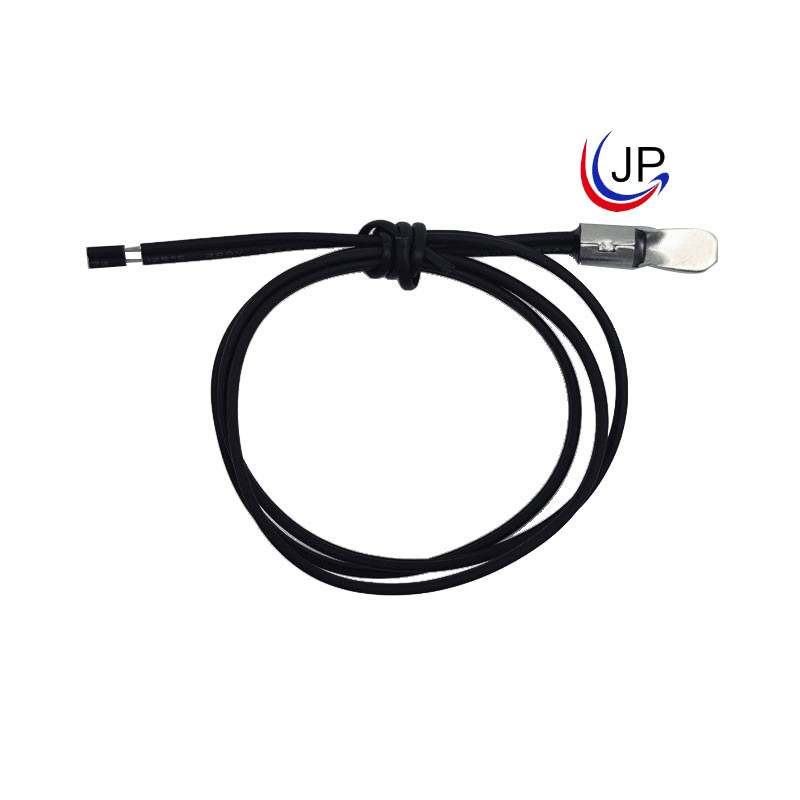

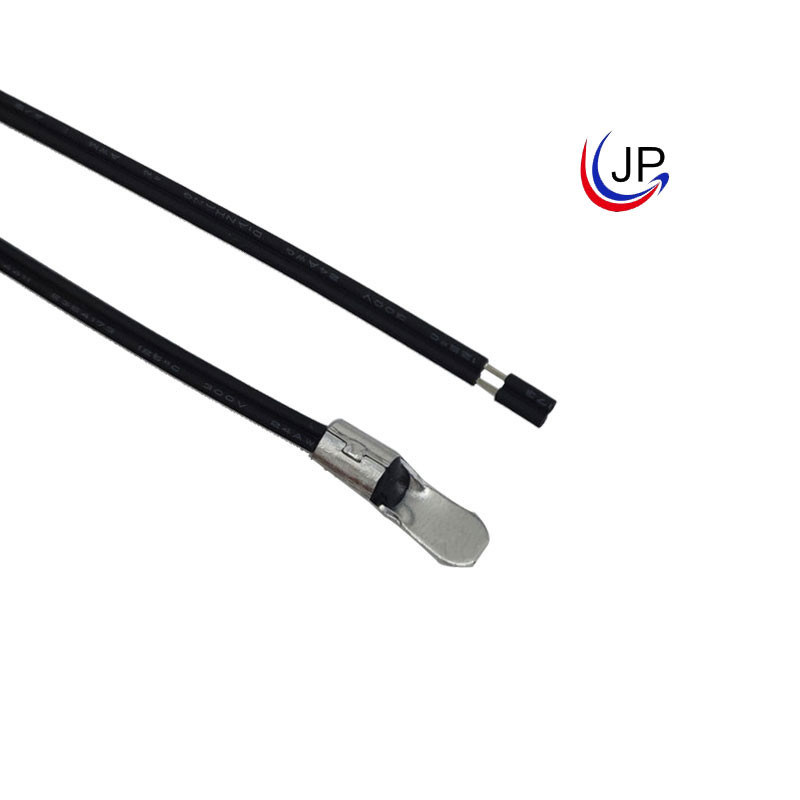

O item é um sensor de temperatura para bateria elétrica EV.As aplicações típicas incluem sistemas de controle de bateria em carros EV.O sensor de temperatura da bateria EV consiste em um termistor de chip NTC montado em uma sonda de alumínio (AL Probe), com fio flexível isolado (fio isolado XLPE UL4411 125℃ e UL4413 150℃) e terminais.Um valor de resistência padrão e valor beta: R25℃= 10kΩ e B25/85=3435k.
Características:
Cumprir com o padrão RoHS
Faixa de temperatura operacional: -40 ℃ ~ 125 ℃ (UL4411 24AWG)
Medições de temperatura precisas e estabilidade a longo prazo
Boa e estabilidade a longo prazo
Elemento sensor isolado eletricamente da etiqueta
Sonda de alumínio
CA 1500V 1mA 1S
Inscrição:
Sensor de temperatura da bateria EV
Estrutura e Dimensões:
| Símbolo | L1 | B | eu | E | D | L2 | d |
| RNB5.5-5尺寸(mm) | 500±30 | 6,0 | 18,5 | 7,0 | 5,5 | 5±1 | 0,8±0,2 |
| NÃO. | Nome | Especificação do material | QUANTIDADE. | Observações |
| 1 | Lasca | Chip Térmico NTC | 1 | -- |
| 2 | Casca | AL 5,5*6,0*18,5 | 1 | / |
| 3 | Encapsulamento | Resina epóxi | / | Preto |
| 4 | Cabo | UL4411 24AWG*2C 125℃ | 1 | Preto |
Especificação Elétrica:
| 0 | Valor beta | (No ar) Pmax(mW) | δ(mW/℃) | Constante de tempo térmica τ(seg.) | Faixa de temperatura operacional TL-TH(℃) | Comprimento total L(mm) |
| 1 | B25/85=3435 | Aprox.60 | / | / | -20 ℃ ~ 105 ℃ (fio de PVC) e -40 ℃ ~ 125 ℃ (fio de ou XLPE) | 100~5000 |
| 1,5 | B25/50=3850 | |||||
| 1,5 | B25/50=3935 | |||||
| 2 | B25/85=3550 | |||||
| 2 | B25/85=3935 | |||||
| 2.08 | B25/85=3580 | |||||
| 2.2 | B25/50=3935 | |||||
| 3 | B25/50=3950 | |||||
| 5 | B25/50=3470 | |||||
| 5 | B25/50=3950 | |||||
| 8 | B25/100=3988 | |||||
| 10 | B25/85=3435 | |||||
| 10 | B25/50=3470 | |||||
| 10 | B25/50=3935 | |||||
| 10 | B25/50=3950 | |||||
| 20 | B25/50=3950 | |||||
| 47 | B25/50=3950 | |||||
| 50 | B25/50=3950 | |||||
| 50 | B25/50=4200 | |||||
| 100 | B25/50=4200 | |||||
| 200 | B25/50=4200 | |||||
| 500 | B25/50=4450 | |||||
| 1000 | B25/85=4600 |
