| Lugar de origem: | Hefei, província de Anhui, China |
|---|---|
| Certificação: | ISO13485 |
| Número do modelo: | MF5A-7 |
| Quantidade de ordem mínima: | 500 PCS |
| Preço: | USD 4.80 /PC |
| Detalhes da embalagem: | Embalagem padrão para exportação |
| Tempo de entrega: | 20-25 dias úteis |
| Termos de pagamento: | L/C, T/T, Western Union |
| Habilidade da fonte: | 3000 PCS/Mês |
| Transporte marítimo: | Frete ou outro de ar | sinal de saída: | Análogo |
|---|---|---|---|
| Intervalo de temperatura: | 0°C~50°C | Tolerância de B: | 00,5% |
| Temperatura máxima: | 80°C | Material do sensor: | Platina |
| Precisão: | +/- 0,2°F | Isolamento: | Boa blindagem |
| Tolerância: | (25 ~ 45) °C ± 0,1 °C | Revestimento: | Protecção contra excesso de temperatura |
| Duração de vida: | Vida útil mais longa do produto | Personalização: | - Sim, sim. |
| Cores: | Âmbar | Temperatura de funcionamento: | A partir de 0°C+60°C |
| Tamanho: | 200cm |
Micro-sensor de filme fino de comprimento 200 cm
Descrição do produto
O item é uma sonda micro-filme fino tipo sensor de 200 cm de comprimento.As sondas de sensores de tipo micro filme fino são encapsuladas com epóxi em tubos de poliimida com fios de níquel sólido isolados com poliesterimida # 38 AWGEles possuem ligação paralela e vêm em comprimentos gerais padrão de 3, 6 e 12 polegadas.Estas sondas termistor são ideais para uso com pequenas casas de sonda e aplicações que exigem tempo de resposta térmica rápida.
Informações de Engenharia
Diâmetro típico de 0,023 polegadas
Tamanho típico do fio # 38 AWG
Chumbo: níquel sólido, isolamento de poliesterimida
Materiais: epoxi, poliimida
Constante de dissipação típica: 0,2 mW/°C no ar imóvel
Tempo típico Constante no ar imóvel: 3 segundos no máximo
Micro-sensor de filme fino de comprimento 200 cm
Características de resistência/temperatura
| Temperatura (°C) | 223 Fu5 |
| - 10 | 100.3 |
| 0 | 62.92 |
| 10 | 40.56 |
| 20 | 26.82 |
| 30 | 18.16 |
| 40 | 12.58 |
| 50 | 8.892 |
| 60 | 6.407 |
| 70 | 4.700 |
Dados de fiabilidade
| Ponto | Condições de ensaio | Critérios |
| Caída livre | Três vezes a queda natural de uma prancha de bordo de bordo de 1 m de altura | △R, △B±0,5% |
| Calor seco | 1000 horas a 70°C | △R, △B±0,5% |
| Calor úmido | 1000 horas a 70°C e com umidade de 90% a 95% | △R, △B±0,5% |
|
Ciclo de temperatura (choque térmico) |
Sete ciclos como se segue: 1. -20°C durante 12 horas 2. temperatura ambiente durante 1 minuto 3. 55°C durante 12 horas 4Temperatura ambiente durante 1 minuto |
△R, △B±0,5% |
Método de ligação
O fio de chumbo pode ser soldado para fios maiores, enrolado ao redor do fio maior e depois soldado.
Micro-sensor de filme fino de comprimento 200 cm
Precaução
A sonda de sensor de termistor NTC em miniatura é fabricada utilizando um processo de semicondutores.
descarga eletrostática da mesma forma que os circuitos integrados comuns são.
A fim de evitar danos ou avarias do sensor, recomenda-se tomar precauções adequadas contra o manuseamento.
A falha na proteção do sensor contra o ESD pode também causar danos ao equipamento instalado com o sensor, uma vez que a descarga eletrostática pode causar pequenas alterações nos parâmetros,o que significa que o sensor pode não cumprir as suas especificações publicadas..

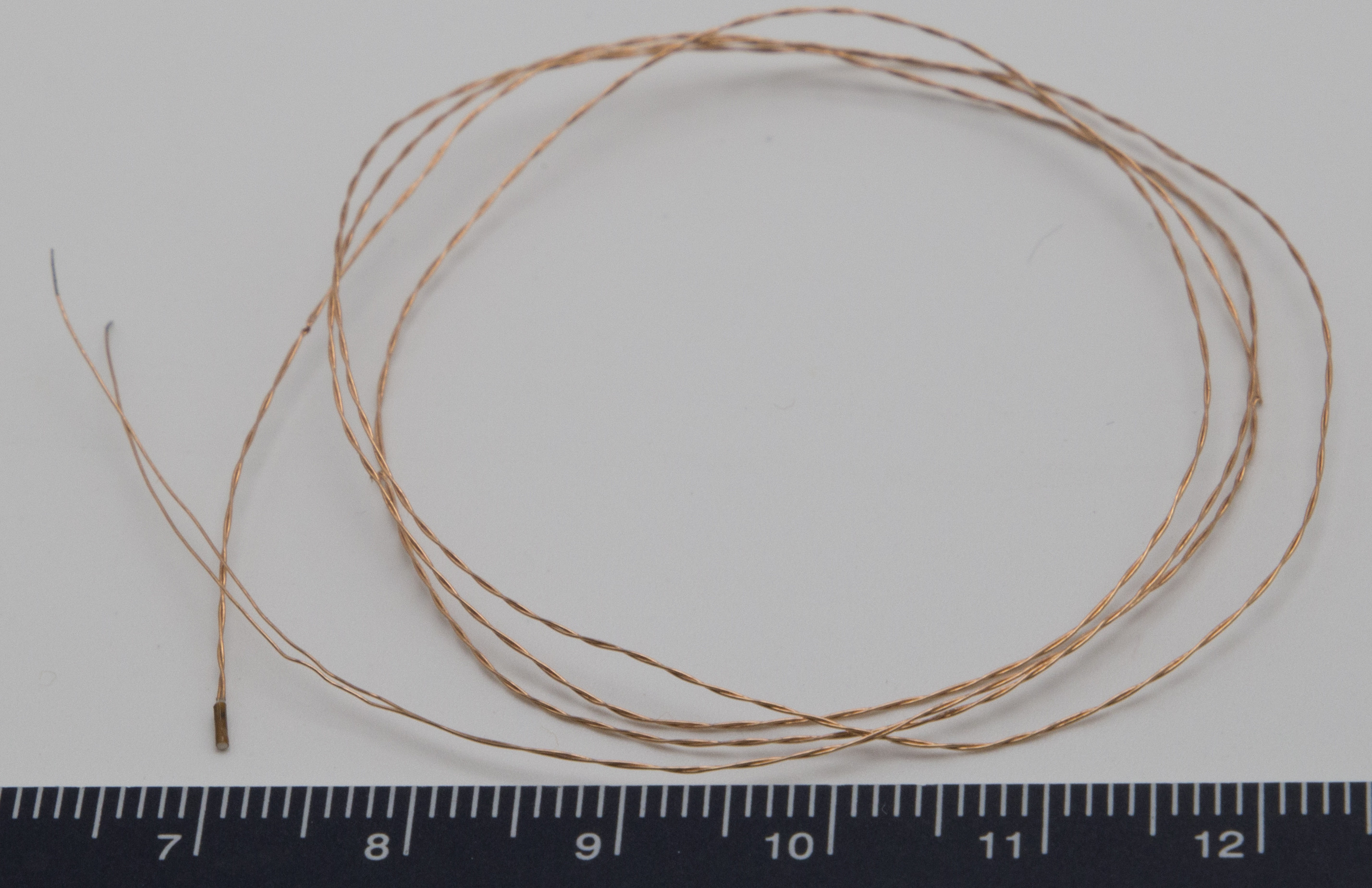

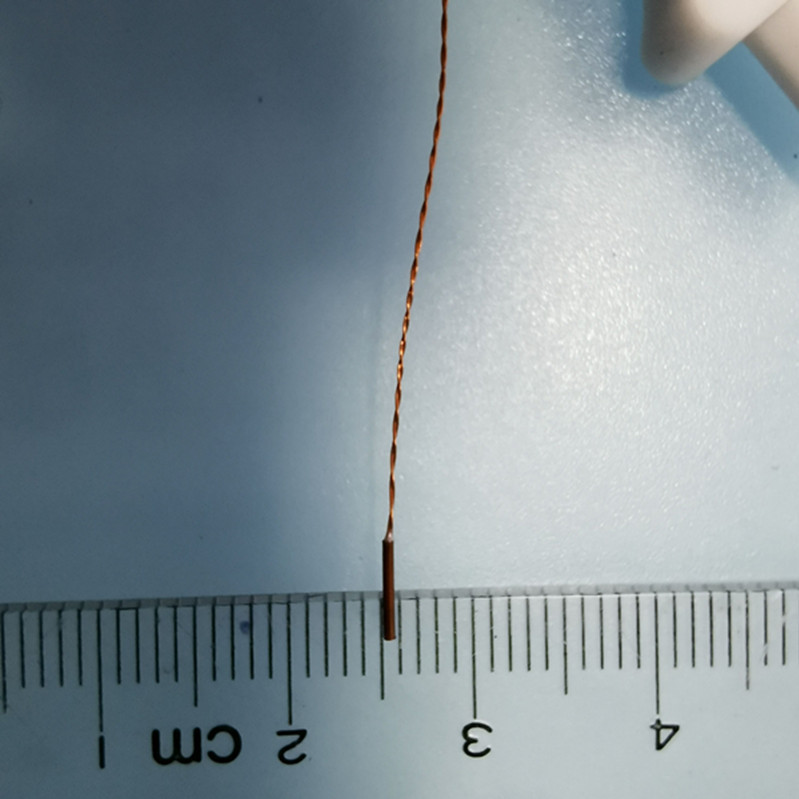

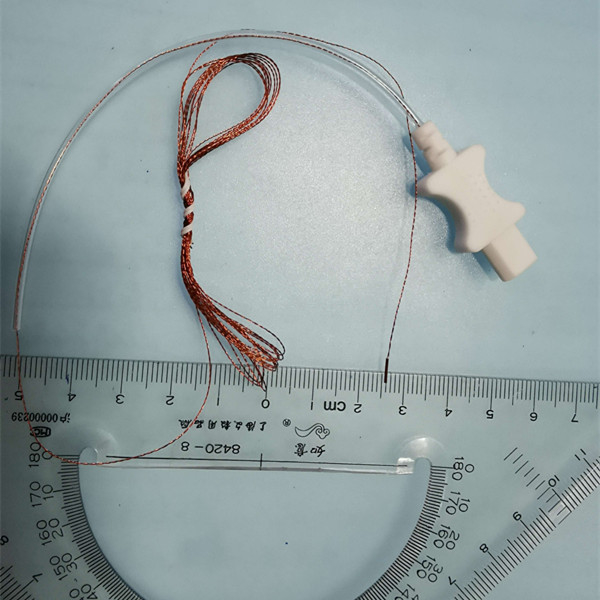

Imagem do produto
Aplicações do produto
Cateteres médicos
Cabos de condução
Equipamento de ensaio
Dispositivos médicos portáteis
Monitorização da temperatura corporal
Outras aplicações que exigem sondas muito pequenas
(1) comprimento do fio de chumbo personalizado de acordo com as exigências do cliente (máximo 200 cm).
(2) comprimento de fio de chumbo nu personalizado de acordo com as exigências do cliente
Contacte o pessoal de vendas da Jingpu para produtos sem revestimento de resina na cabeça do sensor para um diâmetro ainda menor.
