| Conector: | MOLEX PICOFLEX 903270308 | Fio: | PVC UL2651 28AWG |
|---|---|---|---|
| Duração: | 420 ± 5 mm (Customizado) | Aplicação: | Placas de PCB |
| Realçar: | Arneses de fios de PVC de 420 mm,Armadilha de fio de placa de PCB,Montagem de arneses de arame com conector |
||
Armadilha de fio de placa de PCB
Descrição do produto:
Um arnês de fio de placa de PCB é um componente integral em sistemas eletrônicos, facilitando a conexão organizada e eficiente de vários componentes em uma placa de circuito impresso (PCB).O arnês serve como um meio de transmitir energia, sinais e dados entre diferentes elementos dentro do conjunto electrónico.
Principais componentes e estrutura:
Cabos e fios
Vários tipos de fios e cabos são usados em um arnês de fio de placa de PCB, incluindo condutores de cobre isolados.integridade do sinal, e considerações ambientais.
Conectores:
Os conectores são componentes essenciais que ligam o arnês de fio ao PCB e outros dispositivos eletrônicos.e conectores especializados com base nos requisitos da aplicação.
Isolamento e revestimento:
Os materiais de isolamento cobrem os fios individuais para evitar interferências elétricas e garantir a integridade do sinal.fornecer resistência mecânica e protecção contra influências externas.
Pontos de terminação:
O arnês de arame termina em pontos específicos do PCB, conectando-se a áreas designadas onde os componentes estão integrados.A terminação correta é crucial para manter a continuidade e estabilidade elétrica.
Código de cores e rotulagem:
Para facilitar a identificação e solução de problemas, os fios dentro do arnês são muitas vezes codificados por cores com base em sua função.A rotulagem pode ser utilizada para fornecer informações sobre ligações e funcionalidades específicas..
Funções e Benefícios:
Transmissão de sinal:
A função principal de um arnês de fio de placa de PCB é transmitir sinais e energia entre diferentes componentes no PCB.Isto assegura uma comunicação e funcionalidade contínuas dentro do sistema electrónico.
Organização e ordem:
Os arames de arame contribuem para a organização geral e a limpeza dos conjuntos eletrónicos.Redução da probabilidade de erros e simplificação da manutenção.
Interferências eletromagnéticas reduzidas (EMI):
Os arames de arame adequadamente concebidos e blindados ajudam a minimizar as interferências eletromagnéticas, aumentando a compatibilidade eletromagnética geral (EMC) do sistema eletrônico.
Facilidade de fabricação e montagem:
Os arames de fio padronizados simplificam o processo de fabricação, promovendo eficiência e custo-benefício.
Facilitar o Design Modular:
Os arames de fio suportam uma abordagem de design modular, permitindo a integração de componentes padronizados.
Especificações:

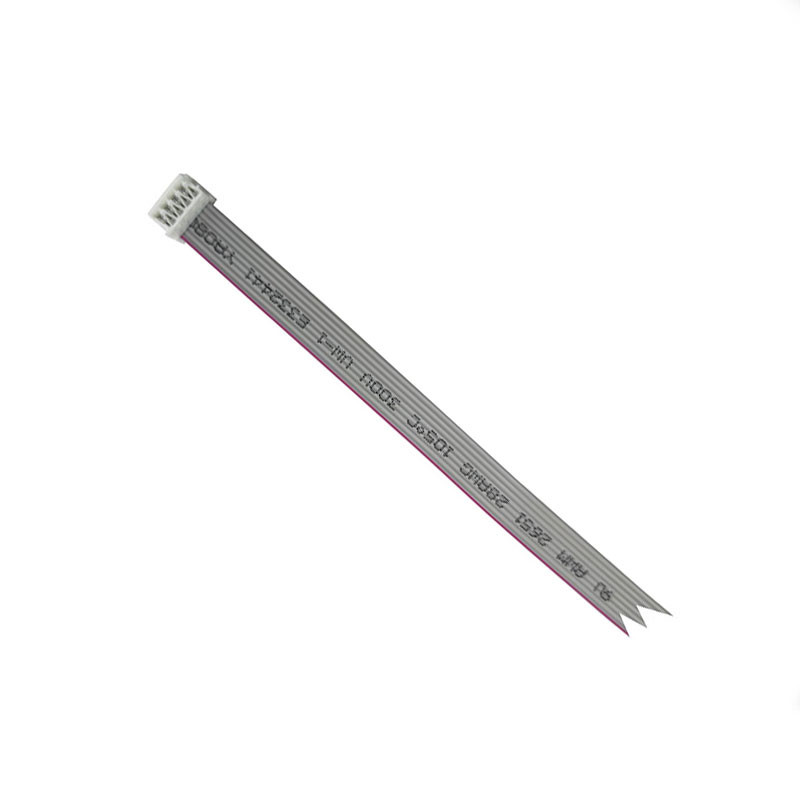

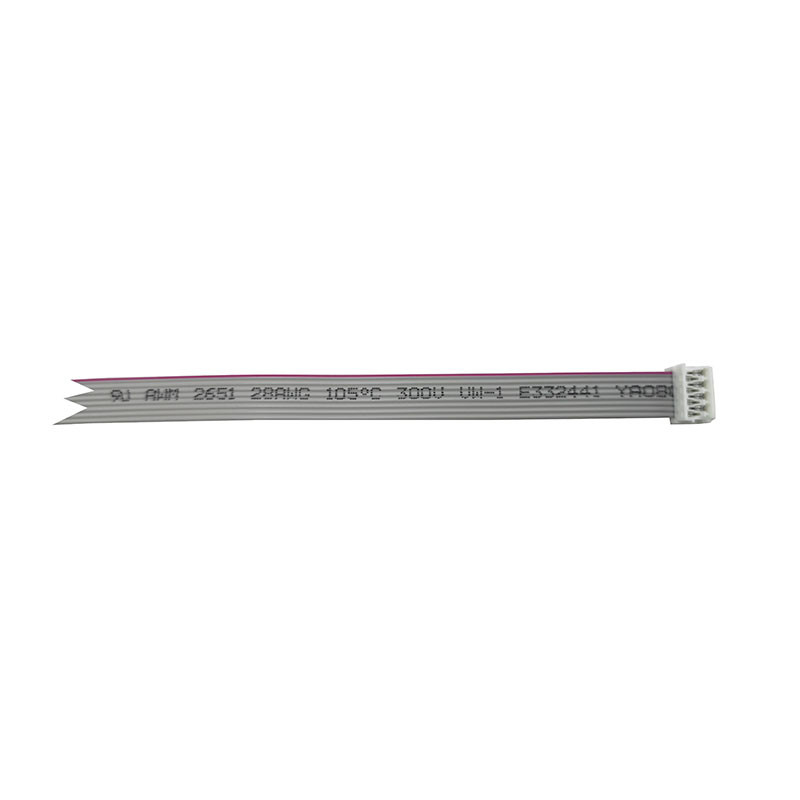

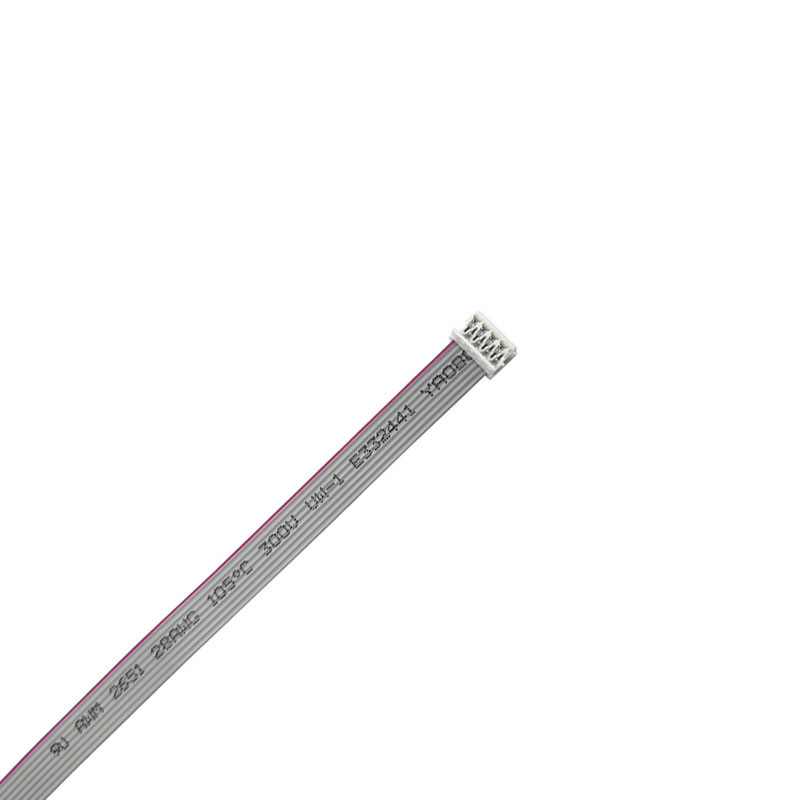

Cabo: 08P PH:1.27mm PVC UL2651 28AWG fio cinza com borda vermelha.

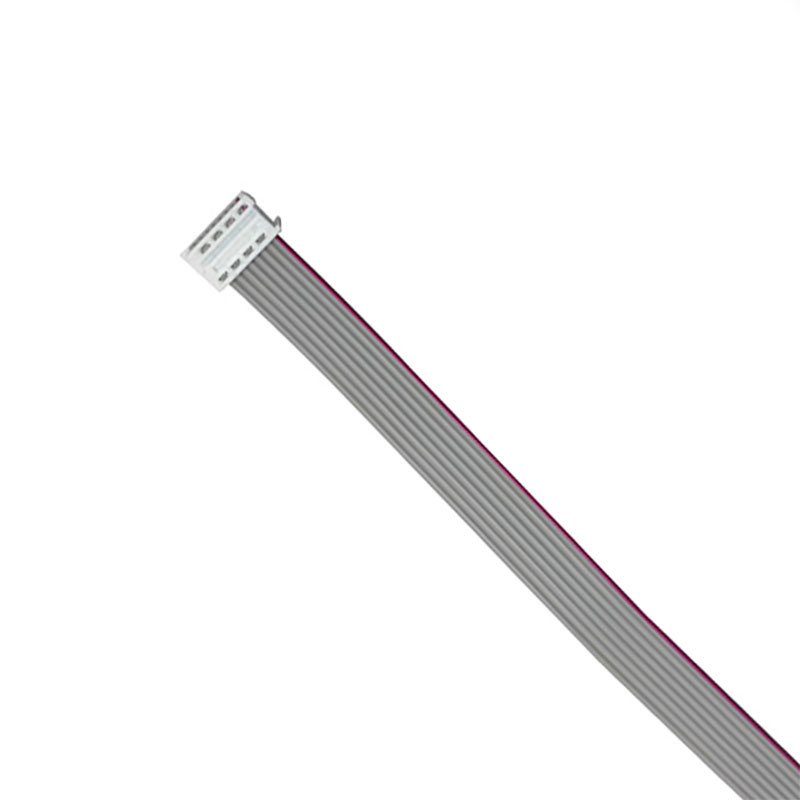

Conector: IDT-08P PH: 1,27 mm PBT+G/F Branco (MOLEX PICOFLEX 903270308)
Aplicação:Placas de PCB
