| Lugar de origem: | Anhui, China |
|---|---|
| Marca: | JP SENSOR |
| Certificação: | ISO9001, RoHS |
| Número do modelo: | MFP |
| Quantidade de ordem mínima: | 1000 partes |
| Preço: | Negotiable |
| Detalhes da embalagem: | Embalagem padrão |
| Tempo de entrega: | 2 semanas |
| Termos de pagamento: | L/C, T/T, Western Union |
| Habilidade da fonte: | 200 milhões pelo ano |
| Termistor: | Termistor do grânulo de vidro NTC | Resistência: | R100=3.3KΩ |
|---|---|---|---|
| Beta Value: | B0/100=3970K | Suporte da tensão: | 1500V/1sec/1mA |
| Variação da temperatura de funcionamento: | -40℃~200℃ | Ponta de prova: | Tubo do |
| OEM/ODM: | Disponível | Personalização: | Disponível |
| Realçar: | ponta de prova b0/100 da temperatura do ntc,ponta de prova da temperatura do ntc de b0/100 3.3K,sensores do termistor do ntc de b0/100 R100 |
||

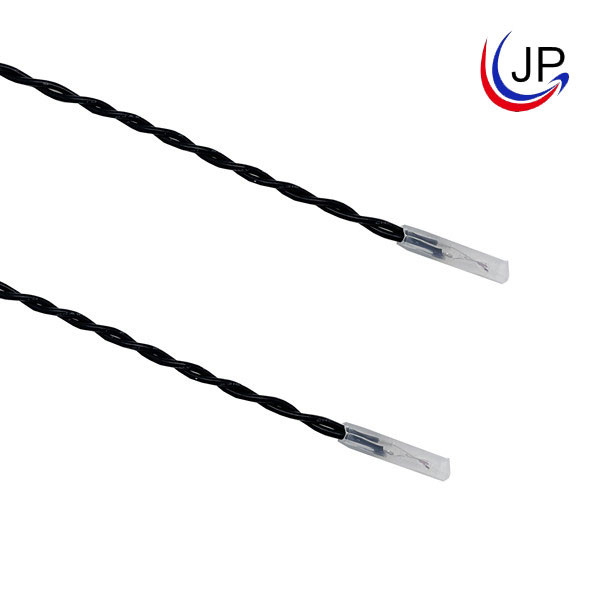

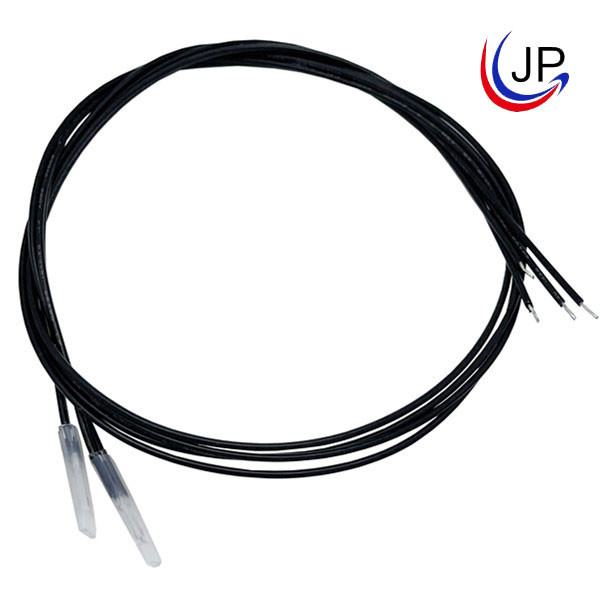

A ponta de prova 3970K da temperatura de R100 3.3K B0/100 NTC encalhou o fio para o motor elétrico em HEV EV
Descrição do produto:
Este produto é projetado para a monitoração de temperatura dos veículos elétricos. O sensor é feito da cerâmica misturada policristalina do óxido e soldou com fio isolado o 1332 24AWG do UL. A maioria de alojamentos da ponta de prova da temperatura são tubos retangulares do . Seus parâmetros são R100=3.3KΩ, B0/100=3970K, e tensão 1500V/1sec/1mA de suporte.
Características:
RoHS complacente
Resistente de alta temperatura
Óleo-prova
Variação da temperatura de funcionamento: -40℃~200℃
C.A. 1500V 1mA 1S
R100=3.3KΩ, B0/100=3970K
Aplicação:
O motor nos veículos elétricos (EV)
O motor em veículos elétricos híbridos
Monitoração da medida da temperatura e de temperatura
Estrutura e dimensões:
| Símbolo | B | C | D | L1 | L2 | |
| Dimensão RNB5.5-5 (milímetro) | 3,5 | 15 | 2,0 | 2,3 | 500 | 3 |
| NÃO. | Nome | Especificação material | QTY. | Observações |
| 1 | Termistor | Termistor de vidro de NTC | 1 | -- |
| 2 | Ponta de prova | Tubo do (retangular) | 1 | / |
| 3 | Fio | Fio encalhado 200℃ do de UL1332 24AWG | 1 | Preto |
| 4 | Descascamento | estanhado | 2 |
| Rec. em 25℃ (KΩ) | Beta valor | (No ar) Pmax (mW) |
δ (mW/℃) |
τ térmico da constante de tempo (segundo.) | Variação da temperatura de funcionamento TL-TH (℃) | Comprimento total L (milímetro) |
| 2 | B25/85=3470 | Approx.20 | Approx.0.75 | Max.10 | -40~300 | 50 |
| 2 | B25/85=3977 | |||||
| 5 | B25/85=3950 | |||||
| 10 | B25/85=3435 | |||||
| 10 | B25/50=3950 | |||||
| 50 | B25/50=3950 | |||||
| 100 | B25/50=3950 | |||||
| 100 | B25/85=4132 | |||||
| 100 | B25/50=4200 |
