| Lugar de origem: | Anhui, China |
|---|---|
| Marca: | JP SENSOR |
| Certificação: | ISO9001, RoHS |
| Número do modelo: | MFP |
| Quantidade de ordem mínima: | 1000 partes |
| Preço: | negotiable |
| Detalhes da embalagem: | Embalagem padrão |
| Tempo de entrega: | 2 semanas |
| Termos de pagamento: | L/C, T/T, Western Union |
| Habilidade da fonte: | 200 milhões pelo ano |
| Valor da resistência: | R100=3.3KΩ | Valor de B: | B0/100=3970K |
|---|---|---|---|
| Valor de suporte da tensão: | 1500V/1sec/1mA | Variação da temperatura da operação: | -40℃~200℃ |
| Característica: | Óleo-prova | ODM/OEM: | Disponível |
| Costume: | Y | Garantia: | DOIS ANOS |
| Destacar: | Sensor de temperatura de B0/100 R100 NTC,sensores B0/100 da ponta de prova do ntc,Sensores da ponta de prova do ntc B0/100 |
||

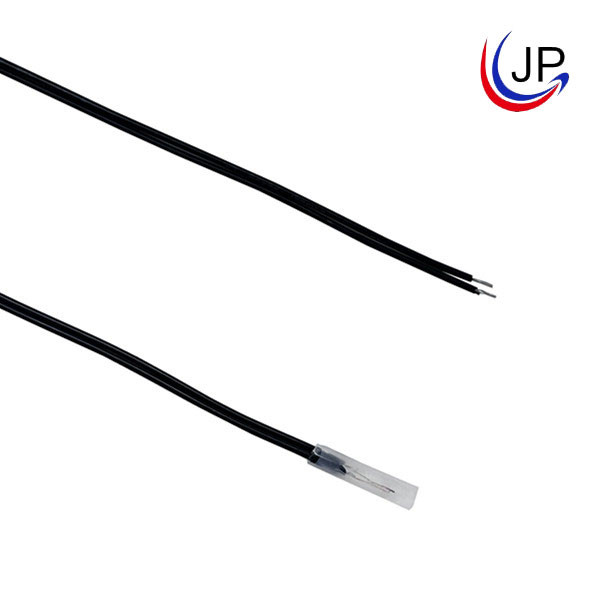

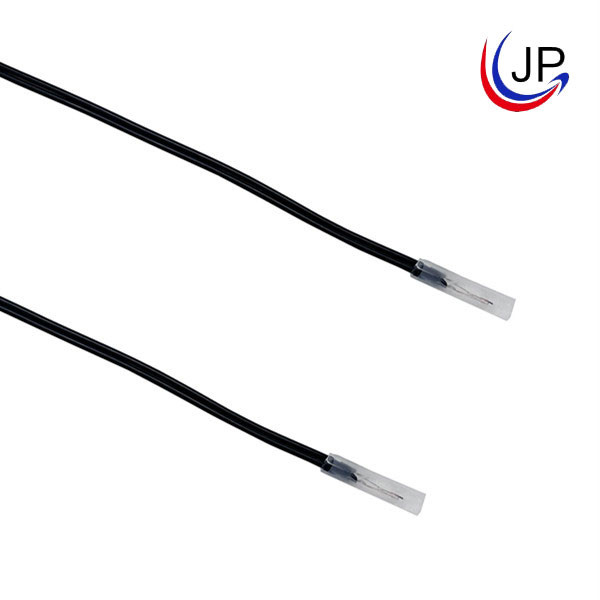

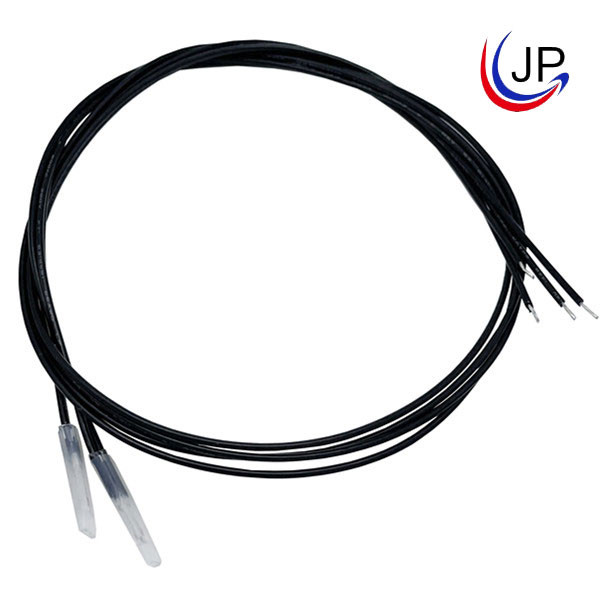

Sensor de temperatura de R100 3.3KΩ B0/100 3970K NTC para o motor elétrico de HEV EV
Breve introdução:
Os sensores de temperatura do motor elétrico são projetados para a monitoração de temperatura nos veículos elétricos. O termistor do sensor de temperatura NTC é cerâmica misturada policristalina do óxido fez o tipo que MF57 o termistor do grânulo de vidro NTC soldou com fio isolado o 1332 24AWG do UL. A maioria de alojamentos da ponta de prova da temperatura são tubos retangulares do . Seus parâmetros: R100=3.3KΩ, B0/100=3970K, tensão 1500V/1sec/1mA de suporte.
Características:
RoHS complacente
Resistente de alta temperatura
Óleo-prova
Variação da temperatura de funcionamento: -40℃~200℃
C.A. 1500V 1mA 1S
R100=3.3KΩ, B0/100=3970K
Aplicação:
O motor nos veículos elétricos (EV)
O motor em veículos elétricos híbridos
Monitoração da medida da temperatura e de temperatura
Estrutura e dimensões:
| Símbolo | B | C | D | L1 | L2 | |
| Dimensão RNB5.5-5 (milímetro) | 3,5 | 15 | 2,0 | 2,3 | 500 | 3 |
| NÃO. | Nome | Especificação material | QTY. | Observações |
| 1 | Termistor | Termistor de vidro de NTC | 1 | -- |
| 2 | Ponta de prova | Tubo do (retangular) | 1 | / |
| 3 | Fio | Fio 200℃ do de UL1332 24AWG | 1 | Preto |
| 4 | Descascamento | estanhado | 2 |
Especificação elétrica:
| Rec.at 25℃ (KΩ) | Beta valor | (No ar) Pmax (mW) |
δ (mW/℃) |
Τ térmico da constante de tempo (segundo.) | Variação da temperatura de funcionamento TL-TH (℃) | Comprimento total L (milímetro) |
| 2 | B25/85=3470 | Approx.20 | Approx.0.75 | Max.10 | -40~300 | 50 |
| 2 | B25/85=3977 | |||||
| 5 | B25/85=3950 | |||||
| 10 | B25/85=3435 | |||||
| 10 | B25/50=3950 | |||||
| 50 | B25/50=3950 | |||||
| 100 | B25/50=3950 | |||||
| 100 | B25/85=4132 | |||||
| 100 | B25/50=4200 |
