| Lugar de origem: | Anhui, China |
|---|---|
| Marca: | JP SENSOR |
| Certificação: | ISO9001 |
| Número do modelo: | MF5A-1 |
| Quantidade de ordem mínima: | 5000 partes |
| Preço: | Negotiable |
| Detalhes da embalagem: | Embalagem da caixa |
| Tempo de entrega: | 2 semanas |
| Termos de pagamento: | L/C, T/T, Western Union |
| Habilidade da fonte: | 200 milhões pelo ano |
| Resistência: | 0.3KΩ~ 2000KΩ | Beta Value: | 2500K~4500K |
|---|---|---|---|
| R25: | 10KΩ±5% | B25/85: | 3435k±2% |
| Variação da temperatura de funcionamento: | -40℃~125℃ | OEM/ODM: | Disponível |
| Aplicação: | Para UAV (veículo aéreo 2não pilotado) | Transporte: | Frete de ar, frete de mar, expresso |
| Realçar: | Termistor da cola Epoxy B25/85,Termistor da cola Epoxy R25,sensor térmico do ntc 10K |
||

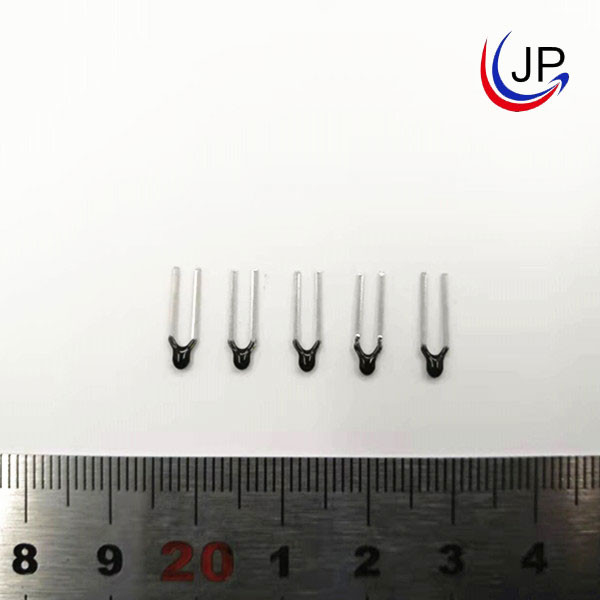

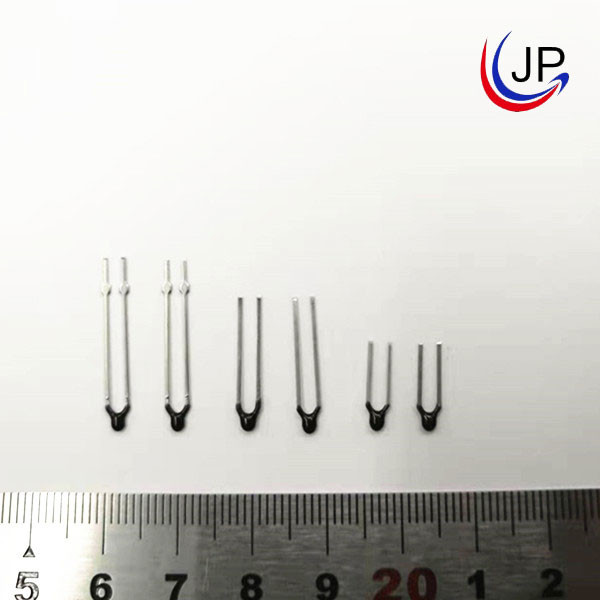

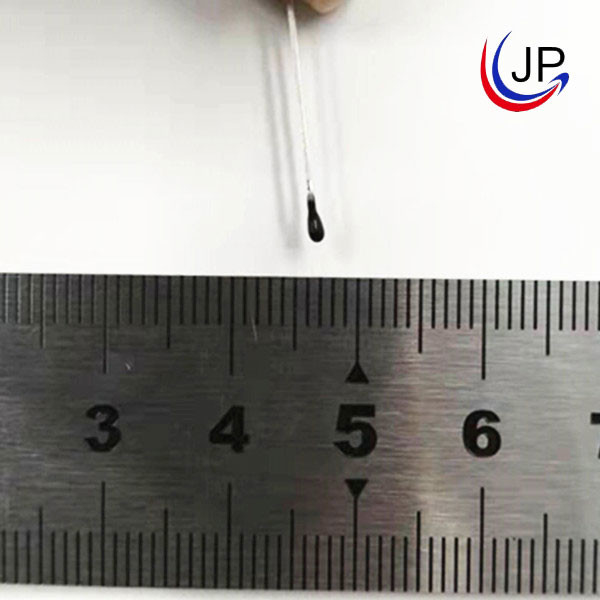

Termistor da cola Epoxy de R25 10K B25/85 3435k NTC para o UAV
Breve introdução:
(Para o UAV desvirilizou o veículo aéreo) o termistor cola Epoxy-revestido da série MF5A-1 NTC seja fabricado da tecnologia de sensor Co. de Hefei Jingpu, Ltd. Compôs do fio de ligação de aço folheado de cobre, soldou a microplaqueta de NTC, e a resina de cola Epoxy. A característica do sensor: precisão simples, funcional, alta. A escala opcional do valor da resistência de 0.3kΩ a 2000kΩ, e a beta escala do valor de 2500K a 4500K. Estes termistores cola Epoxy-revestidos de NTC sejam aplicados extensamente para aparelhos eletrodomésticos, o equipamento automotivo, médico, a ferramenta elétrica, etc.
Características:
•Cumpra com o padrão de RoHS
•R25=10KΩ±5%, B25/85=3435k±2%
•Variação da temperatura de funcionamento: -40℃~125℃
•A espessura do fino
Aplicação:
• Para UAV (veículo aéreo 2não pilotado)
Estrutura e dimensões: (unidade: milímetro)
| 1 | Microplaqueta | Microplaqueta de NTC | 1 | / |
| 2 | Capsulagem | Resina de cola Epoxy | 1 | / |
| 3 | Cabo | Fe/Sn | 2 | / |
Embalagem padrão (embalagem interna): 500pcs/polybag
Especificação elétrica:
| Rec. em 25℃ (kΩ) +A2: G25+A2: G25 | Beta valor |
(No ar) TPmax (mW) |
δ (mW/℃) | Τ térmico da constante de tempo (segundo.) | Variação da temperatura de funcionamento TL-TH (℃) | Comprimento total L (milímetro) |
| 1 | B25/85=3435 | Approx.60 | Max.3.0 | Max.20 | -40℃~125℃ | 8~100 |
| 1,5 | B25/50=3850 | |||||
| 1,5 | B25/50=3935 | |||||
| 2 | B25/85=3550 | |||||
| 2 | B25/85=3935 | |||||
| 2,08 | B25/85=3580 | |||||
| 2,2 | B25/50=3935 | |||||
| 3 | B25/50=3950 | |||||
| 5 | B25/50=3470 | |||||
| 5 | B25/50=3950 | |||||
| 8 | B25/100=3988 | |||||
| 10 | B25/85=3435 | |||||
| 10 | B25/50=3470 | |||||
| 10 | B25/50=3935 | |||||
| 10 | B25/50=3950 | |||||
| 20 | B25/50=3950 | |||||
| 47 | B25/50=3950 | |||||
| 50 | B25/50=3950 | |||||
| 50 | B25/50=4200 | |||||
| 100 | B25/50=4200 | |||||
| 200 | B25/50=4200 | |||||
| 500 | B25/50=4450 | |||||
| 1000 | B25/85=4600 |
Observação da operação:
1. aplicação: Medida e controle da temperatura;
2. A corrente que corre através do NTC é controlada dentro da escala de Pmax para evitar o erro de medida causado pelo auto-aquecimento do componente.
3. Evite choque do calor excessivo, o sopro do ar quente deve bater pelo menos 30mm à ponta de prova caso que um tubo da proteção do calor-psiquiatra precisa de ser unido.
4. temperatura de armazenamento -10℃~40℃, ≤75%RH; Evite um gás corrosivo e um ambiente ensolarado; Após ter aberto o pacote, precisa de ser selado outra vez.
5. De acordo com a estrutura do termistor de vidro do revestimento NTC, quando o utilizador final é instalado, para evitar a cabeça da cola Epoxy que está sendo sujeitada demasiado à força elástica e à força de dobra do fio de ligação, o fio de ligação será controlado em um ponto de dobra ou em um ponto da força em um fio de ligação 6mm ou menos abaixo da cabeça de selagem. De modo a para não ferir a microplaqueta, tendo por resultado a derivação da resistência e mesmo o circuito aberto, especialmente quando o componente for aquecido.
