| Lugar de origem: | Hefei, Anhui, China |
|---|---|
| Marca: | Jingpu Brand |
| Certificação: | CE,ROHS,ISO |
| Número do modelo: | MF5A-1 |
| Quantidade de ordem mínima: | 1000 |
| Preço: | USD 0.1-5 /PCS |
| Detalhes da embalagem: | Embalagem da caixa |
| Tempo de entrega: | 2-7days |
| Termos de pagamento: | L/C, T/T, Western Union |
| Habilidade da fonte: | 200 milhões pelo ano |
| Maneira de instalar: | Introdução | Detectando a maneira: | Resistência |
|---|---|---|---|
| Tipo do sinal de saída: | Tipo análogo | Material: | Cerâmica |
| Medindo o dielétrico: | Temperatura | Código do IP: | IP64 |
| Pacote do transporte: | Embalagem da caixa | Aparência: | Preto |
| Garantia: | 2 anos | serviço da Após-venda: | Controle de qualidade |
| Personalização: | SIM | Temperatura de funcionamento: | -40℃~125℃ |
| Valor da resistência: | costume | Valor de B: | costume |
| Transporte: | Transporte, ar, ou expresso | Fio: | PVC, , isolação do esmalte |
| Destacar: | Termistor 10k do UAV Ntc,Termistor aéreo 2não pilotado 10k de Ntc do veículo,Termistor 3435k de Ntc |
||

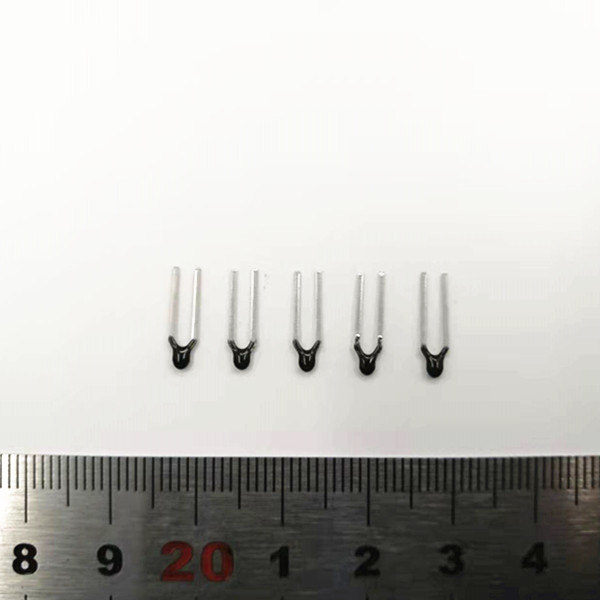

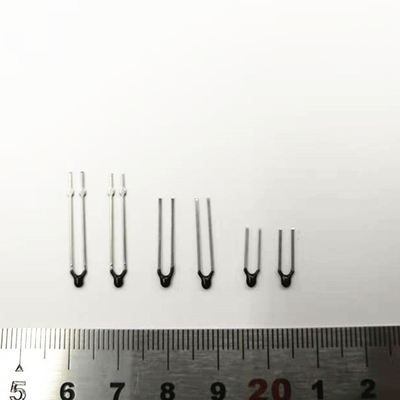

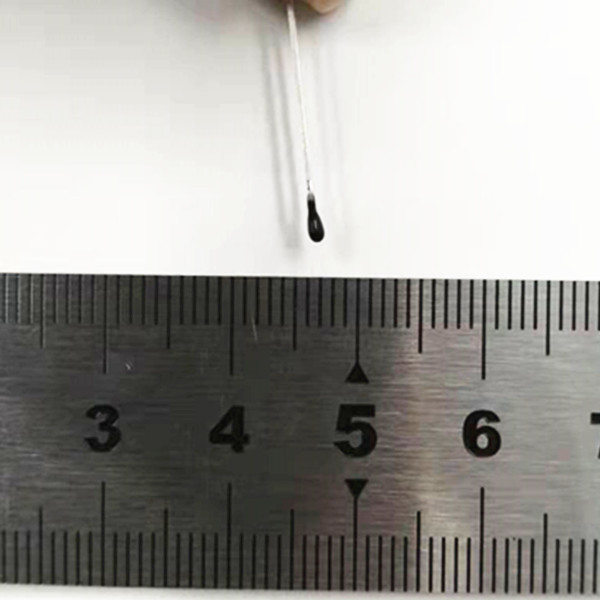

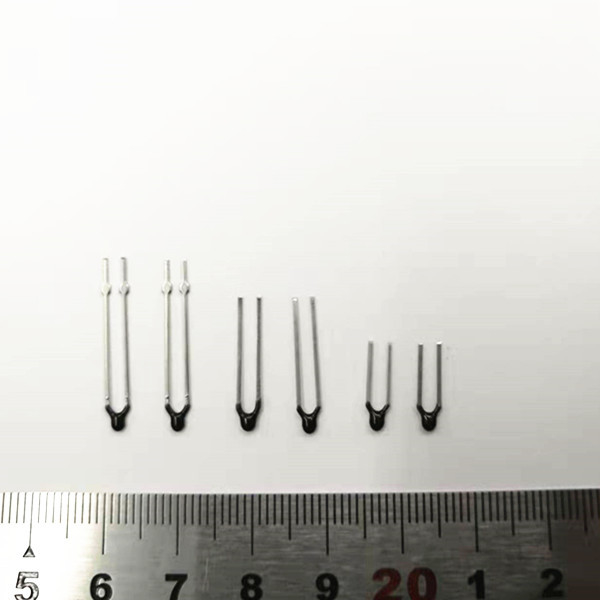

Termistor de Ntc para o veículo ou UAV aéreo 2não pilotado 10k 3435k
Uma breve nota:
(Para UAVs) o termistor revestido cola Epoxy da série MF5A-1 NTC é produzido pela tecnologia de sensor Co. de Hefei Jingpu, LTD. Consiste em fios de aço cobre-folheados, em uma microplaqueta soldada de NTC e na resina de cola Epoxy. O sensor caracteriza: simples, prático, elevada precisão. As escalas opcionais da resistência de 0,3 kω ao kω 2000, e as beta escalas de 2500K a 4500K. Estes termistores cola Epoxy-revestidos de NTC são amplamente utilizados em aparelhos eletrodomésticos, automóveis, equipamento médico, ferramentas elétricas, e mais.
Características:
•Cumpra para o padrão de ROHS
•R25=10KΩ±5%, B25/85=3435k±2%
•Escala de funcionamento do temp: -40℃~125℃
•Fino
Aplicação:
• Para UAV (veículo aéreo 2não pilotado)
Estrutura e dimensões: (unidade: milímetro)
| Tamanho da ponta de prova | L | L1 | D | H | d1 |
| 2,6*17,5milímetros | 17.5±1 | 3±1 | Maxφ3.0 | 2,5 | 10 |
| 2,6*19milímetros | 19±1 | 3±1 | |||
| 2,6*23milímetros | 23±1 | 3±1 | |||
| 2,6*26milímetros | 25±1 | 3±1 |
Parâmetro de referência:
| Especificação de produto | Rec. no ℃ de T (KΩ) | Beta valor | (No ar) Pmax (mW) |
δ (mW/℃) |
τ térmico da constante de tempo (segundo.) | Variação da temperatura de funcionamento TL-TH (℃) | Comprimento total L (milímetro) |
| A1B212□ 4200A□□□□L19 | R62=20.92 | B25/85=4200 | Approx.3.5 | Approx.0.7 | Max.5.0 | -40~125 | 19 |
| A1A104□ 4132B□□□□L17 | 100 | B25/85=4132 | 17 | ||||
| A1C104□ 4132B□□□□L23 | 100 | B25/85=4132 | 23 | ||||
| A1B332□ 3970F□□□□L25 | R100=3.3 | B25/50=3970 | 26 | ||||
Desenho do produto:
Embalagem padrão (embalagem interna): 500pcs/polybag
Observação da operação
1. aplicação: Medida e controle da temperatura;
2. A corrente que corre através do NTC é controlada dentro da escala de Pmax para evitar o erro de medida causado pelo auto-aquecimento do componente.
3. Evite choque do calor excessivo, o sopro do ar quente deve bater os o mais menos 30mm à ponta de prova caso que necessidade do tubo da proteção do psiquiatra do calor de ser unido.
4. temperatura de armazenamento -10℃~40℃, ≤75%RH; Evite em um gás corrosivo e em um ambiente ensolarado; Após ter aberto o pacote, precisa de ser selado outra vez.
5. De acordo com a estrutura do termistor de vidro do revestimento NTC, quando o utilizador final instala, evitar a cabeça da cola Epoxy sujeitou demasiada força elástica e a força de dobra do fio de ligação, o fio de ligação será controlada em um ponto de dobra ou em um ponto da força em um fio de ligação 6mm ou menos abaixo da cabeça de selagem. De modo a para não ferir a microplaqueta, tendo por resultado a derivação da resistência e mesmo o circuito aberto, especialmente quando o componente for aquecido.
